（一）磁致伸缩液位传感器概述

    主要由进口高精磁致伸缩波导丝、刚性或柔性测杆、集成处理器、浮球（一个油位浮子、一个水位浮子可选），测温元件（可选）、线束组成，由于他的诸多优点，是油库、油田、化工等大型灌区普遍采用油位、油水界面、温度、容积、重量等一体化集中监测的有效手段。

（二）ModBus数字信号液位计特点

·  油位、油水界面、温度、容积、重量等一体化集中实时监测显示；

·  同时可测量多个液位及温度点；

·  有高、低油位报警功能；

·  使用寿命长；

·  传输距离长且不易受干扰；

·  柔性测杆，解决长量程测量、安装、运输问题；

·  防腐结构可以在腐蚀性环境下使用；

·  可以带表头，现场显示，也可是远传输出ModBus数字协议信号；

·  多台设备共用一组数据线；

·  带RS485串口，可以连电脑进行联网。

---

（三）技术参数

·  供电电源：+24VDC(±10%)

·  有效量程范围：50～20000mm(也可根据客户特殊要求订做)

·  温度测量范围：-40～+85℃

·  通讯接口：标准EIA-RS485/RS422

·  输出信号：ModBus数字信号

·  工作电流：<40mA

·  工作温度：-40～+85℃

·  储存温度：-40～+100℃

·  本安参数(防爆型)：电源安全栅参数：Ui=28VDC,Li=93mA,Pi=0.65W,Ci=0.034μF,Li=1.8m

·  非线性误差：<±0.05%F.S.

·  重复性误差：<±0.002%F.S.

·  分辨率：<4μm

·  温度影响：<0.007%F.S./ ℃

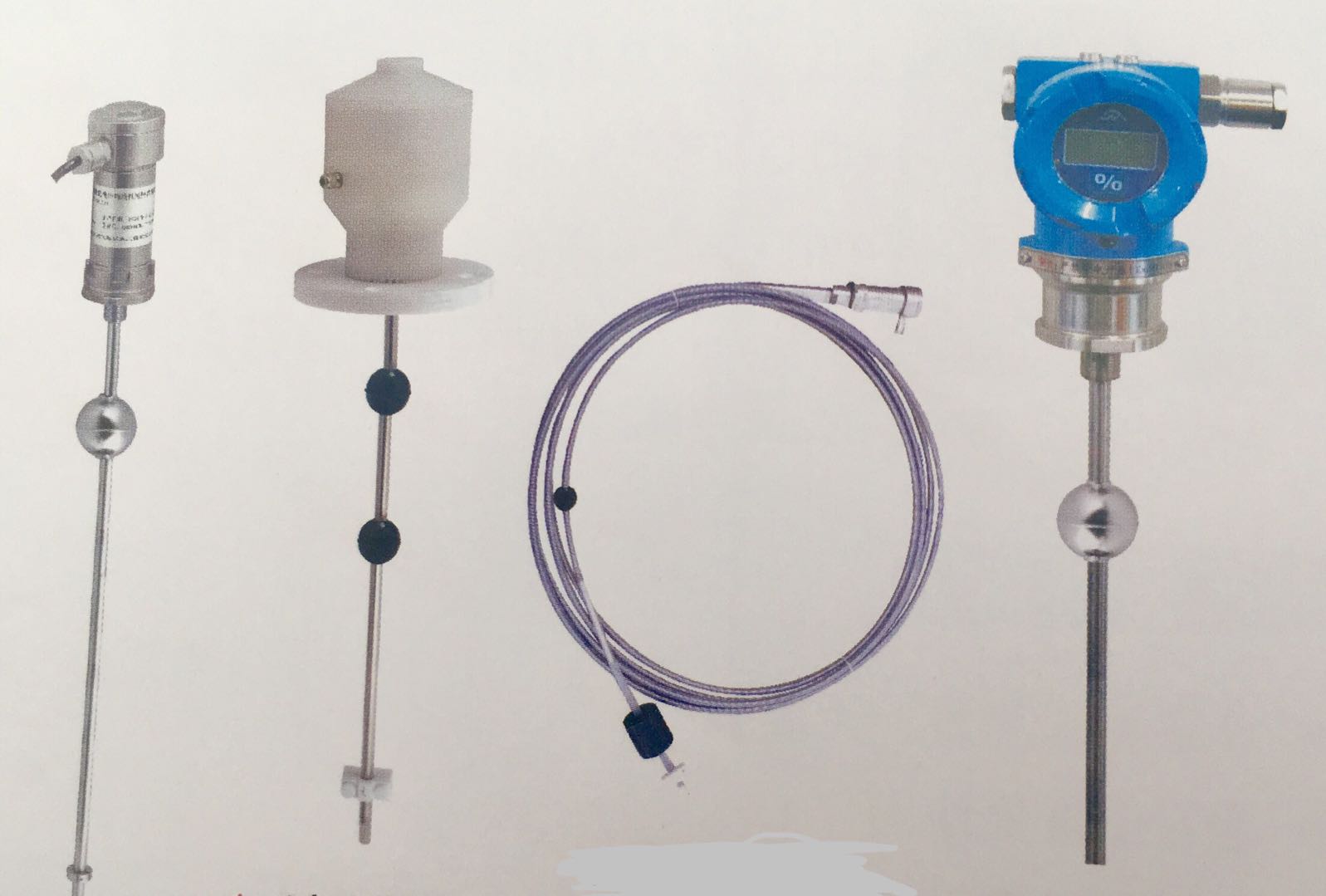

·  产品结构：刚性测杆结构、柔性测杆结构（适合5米以上大量程）、防腐测杆结构

·  安装接口：螺纹连接、法兰连接、可由用户特殊定制

·  出线方式：直出电缆线、航空插头、接线端子

·  防爆标志：Exd II BT5(隔爆型) Exia II BT5(本安型)

·  防护等级：IP65(可根据客户要求做到IP67或IP68)
